Aisladores antivibratorios para máquinas
Aisladores de acero con resortes y núcleos elásticos para bombas, compresores, grupos electrógenos, ventiladores y máquinas de impacto. Cortan la vibración antes de que llegue a la estructura y se convierta en ruido en otro sector o en la casa del vecino.
Por qué aislar una máquina
Una máquina en marcha genera fuerzas que se repiten a su velocidad de giro. Si está apoyada en forma rígida, esa vibración pasa a la losa, a las columnas y a las cañerías, y reaparece como ruido estructural lejos del equipo. Además, acorta la vida útil de rodamientos, uniones y del propio equipo.
Aislamiento activo y pasivo: qué los diferenciaCómo se selecciona un aislador para una máquina
En máquinas rotativas, como bombas, compresores o ventiladores, la selección compara dos frecuencias: la que genera la máquina y la del aislador cargado con su peso. Las máquinas de impacto tienen su propio criterio, que se explica más abajo.
La frecuencia de la máquina
Sale de su velocidad: las rpm divididas por 60. Una bomba a 1450 rpm excita a unos 24 Hz; un ventilador a 900 rpm, a 15 Hz. Si el equipo tiene varias velocidades, manda la más baja.
La frecuencia natural del aislador
Depende de cuánto se comprime el aislador bajo la carga, su deflexión estática. Como referencia, fn ≈ 15,8 / √δ, con δ en milímetros: 1 mm de deflexión da unos 16 Hz y 10 mm, unos 5 Hz.
La relación entre las dos
El aislamiento empieza cuando la frecuencia de la máquina supera 1,4 veces (√2) la del aislador. Por debajo de ese punto la vibración se amplifica en lugar de reducirse. En la práctica se busca una relación de 3 o más.
Cuántos apoyos y dónde
En la práctica se usa el mismo modelo de aislador en todos los puntos, y el peso se reparte con la cantidad y la ubicación de los apoyos: del lado más pesado, por ejemplo bajo el motor, se agregan apoyos o se acercan entre sí. Así todos trabajan con una carga parecida, se comprimen lo mismo y el equipo queda nivelado. Conviene que cada aislador trabaje en la zona media de su rango de carga, no en el límite.
¿Y si es una prensa o una máquina de impacto?
En prensas, balancines, troqueladoras y martinetes no hay una frecuencia constante: la máquina trabaja a golpes. El criterio de selección cambia.
Volver al reposo antes del golpe siguiente
El aislador tiene que disipar la energía de cada golpe y devolver la máquina a su posición rápidamente. Por eso se usan aisladores con alta amortiguación, como los GM, que el fabricante indica para máquinas de impacto.
Limitar el desplazamiento
Un movimiento excesivo afecta la precisión del trabajo y la alineación de herramientas y matrices. Los GM admiten una amplitud de hasta 3 mm y cuentan con retén axial.
La base de inercia
Apoyar la máquina sobre una base de inercia, un bloque de hormigón montado sobre los aisladores, agrega masa, reduce el desplazamiento y mejora el aislamiento. Cuando no hay altura disponible, los GM de perfil bajo pueden colocarse directamente bajo la máquina.
Los datos necesarios
Capacidad de la prensa en toneladas, golpes por minuto, peso de la máquina y de la matriz, y tipo de piso o losa sobre el que se apoya.
GM o GRM: cuál conviene
GM y GM B
GRM 05
Tipo
Núcleo resiliente de acero inoxidable
Resortes de acero SAE 9260
Deflexión
1 a 3 mm
7 a 16 mm
Frecuencia natural
Alta (según la deflexión)
4 a 6 Hz
Aislamiento
Hasta 80 %
Hasta 98 %
Altura
35 mm
98 mm
Carga por aislador
20 a 2025 kg
20 a 16 000 kg
Máquinas de impacto
Sí, indicados por el fabricante
No: pensados para equipos rotativos (amplitud máxima de ±1 mm)
Conviene para
Prensas, máquinas rápidas o poca altura disponible
Equipos rotativos pesados o cuando hay que aislar mucho
Es una guía rápida: la selección final se hace con los datos del equipo y de su montaje.

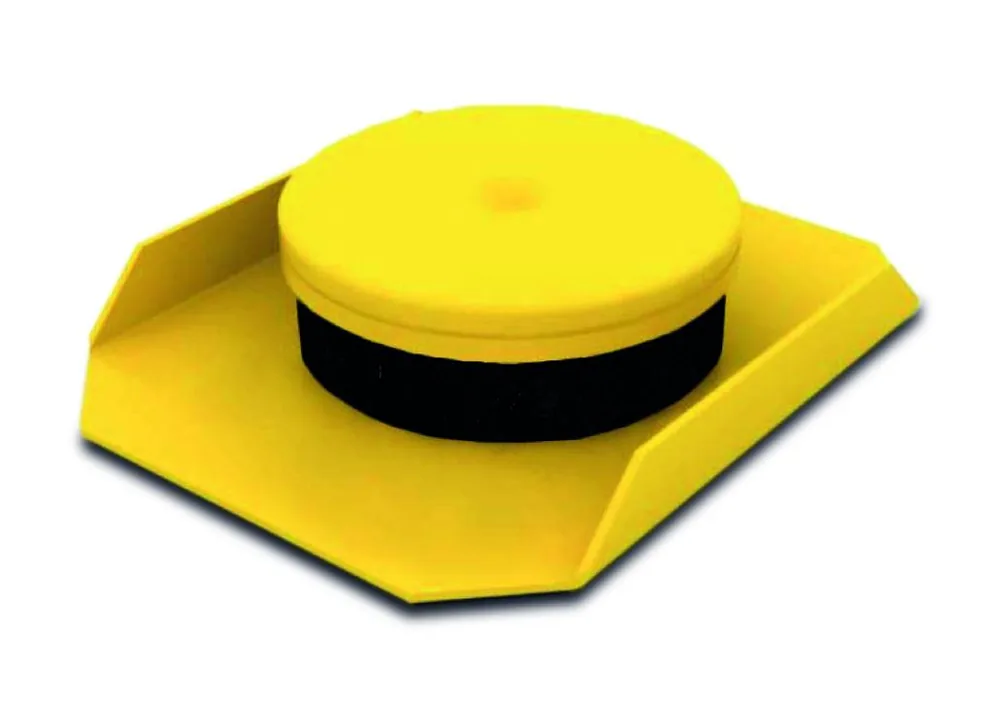

Aisladores GM y GM B
De perfil bajo, con núcleo resiliente de acero inoxidable y un aislador de goma en la base para las altas frecuencias. Sirven para máquinas rotativas y de impacto donde no hay lugar para un aislador más alto. La versión B suma un bulón de fijación de ½".
Altura libre
35 mm, en todos los modelos
Deflexión
1 a 3 mm
Aislamiento
Hasta 80 %
Amortiguación
25 a 35 % del crítico
Sobrecarga transitoria
20 %
Materiales
Base y cubierta de acero SAE 1010, terminación epoxi
Modelos y medidas
Modelo
Base
Fijación
GM 15/65 y GM 20/65
100 × 140 mm
Nido para nivelador
GM 15/65-B y GM 20/65-B
100 × 140 mm
Bulón de ½"
GM 15/90 y GM 20/90
130 × 165 mm
Nido para nivelador
GM 15/90-B y GM 20/90-B
130 × 165 mm
Bulón de ½" y nido para nivelador
GM 15/130 y GM 20/130
195 × 195 mm
Nido para nivelador
GM 15/130-B y GM 20/130-B
195 × 195 mm
Bulón de ½" y nido para nivelador
Tabla de cargas
Cada tamaño se fabrica en once cargas nominales. La designación combina la carga, la serie y el tamaño: por ejemplo, un GM 400 15/90-B es un aislador de 400 kg nominales, serie 15, base de 130 × 165 mm y bulón de fijación.
Designación
Carga nominal
Rango de carga
GM 100
100 kg
20 a 100 kg
GM 200
200 kg
70 a 210 kg
GM 400
400 kg
190 a 415 kg
GM 600
600 kg
395 a 615 kg
GM 800
800 kg
590 a 815 kg
GM 1000
1000 kg
790 a 1020 kg
GM 1200
1200 kg
990 a 1220 kg
GM 1400
1400 kg
1190 a 1420 kg
GM 1600
1600 kg
1390 a 1620 kg
GM 1800
1800 kg
1590 a 1820 kg
GM 2000
2000 kg
1790 a 2025 kg

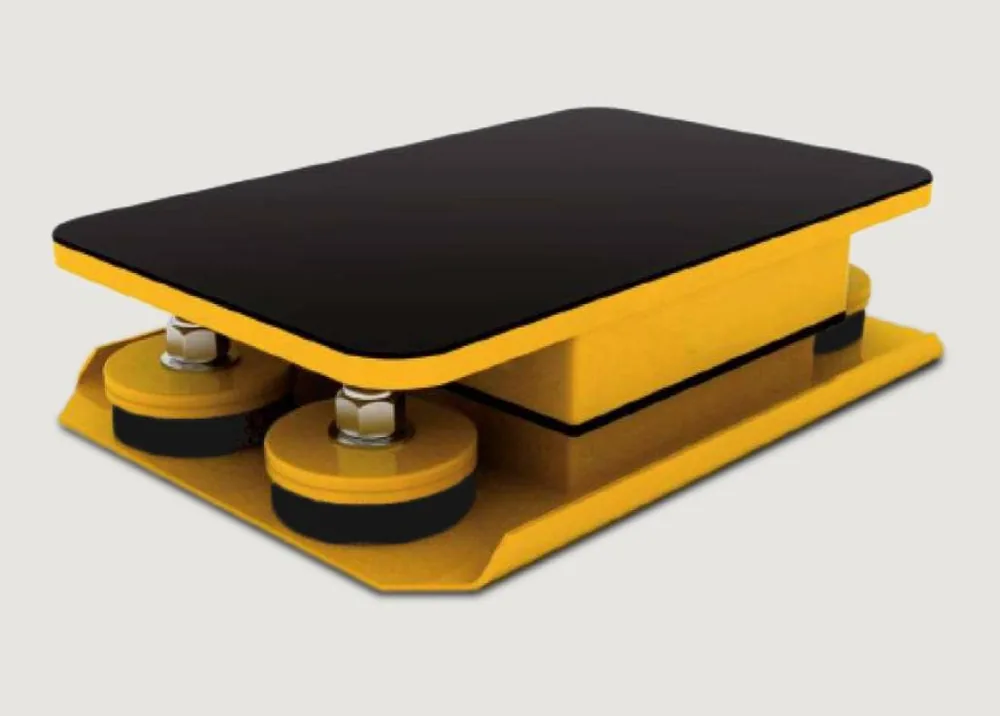

Aisladores a resorte GRM 05
Aisladores de baja frecuencia para equipos pesados o instalaciones donde hay que aislar mucho, como salas de máquinas en edificios. Se arman con uno a ocho resortes de acero SAE 9260 y estabilizadores axiales de acero inoxidable, con bloqueadores internos como elemento de seguridad.
Frecuencia propia
4 a 6 Hz
Deflexión
7 a 16 mm
Aislamiento
Hasta 98 %
Amortiguación
18 a 25 % del crítico
Amplitud máxima
±1 mm
Sobrecarga transitoria
10 %
Altura y terminación
98 mm, epoxi, con goma en la base
Modelos
Modelo
Resortes
Medidas
Carga total
GRM 05
1
120 × 140 mm
20 a 1600 kg
GRM 05/1-2E90
1
150 × 320 mm
65 a 1800 kg
GRM 05/2-2E65 y 2E90
2
175 × 400 mm
105 a 3000 kg
GRM 05/4-4E90
4
250 × 400 mm
840 a 8000 kg
GRM 05/6-4E90
6
300 × 400 mm
2000 a 12 000 kg
GRM 05/6-6E90
6
400 × 450 mm
2000 a 12 000 kg
GRM 05/8-6E90
8
500 × 500 mm
2800 a 16 000 kg
Cada modelo se fabrica en varias cargas nominales; el rango va desde la menor hasta la mayor.
Aplicaciones
Bombas y equipos de bombeo, compresores, grupos electrógenos, ventiladores y extractores, equipos de climatización y enfriadoras, prensas y máquinas de impacto: cualquier equipo que transmita vibración a losas, entrepisos o estructuras metálicas.
Para seleccionar un aislador necesitamos el equipo, su peso, su velocidad y la cantidad de apoyos; si es una prensa, también su capacidad y los golpes por minuto. Contanos tu caso.
