Tabiques incompletos
Cerramientos que no llegan hasta la losa o presentan discontinuidades.
Servicio · Constructoras y desarrolladoras
Medición de aislamiento acústico en edificios
Medimos in situ el aislamiento acústico real entre departamentos, oficinas y otros recintos, para verificar el desempeño de paredes y soluciones constructivas una vez ejecutadas en obra.
El servicio está orientado especialmente a constructoras, desarrolladoras, estudios de arquitectura y direcciones de obra que necesitan validar soluciones, controlar su ejecución y detectar problemas antes de repetirlas en todo el edificio.
Las mediciones pueden realizarse según IRAM 4063-4 y evaluarse de acuerdo con los requisitos de aislamiento acústico establecidos por IRAM 4044.
Servicio disponible en Rosario y obras en toda Argentina.
¿Por qué medir si la pared ya estaba especificada?
Un tabique con un buen índice de aislamiento medido en laboratorio (Rw) no garantiza que ese mismo desempeño se alcance una vez construido.
En obra intervienen los encuentros entre paredes y losas, sellados, pasos de instalaciones, aberturas y las transmisiones por caminos laterales. La propia IRAM 4044 advierte que las prestaciones medidas en laboratorio no necesariamente se reproducen in situ.
Por eso, una medición en obra permite verificar cómo funciona realmente el conjunto construido, incluyendo los efectos de la ejecución.
1. A través de la pared
La transmisión directa. Es lo que describe el Rw de laboratorio.
2. Por la losa superior
Transmisión por flancos: aunque el tabique vaya de losa a losa, la vibración recorre la estructura y reaparece del otro lado.
3. Por la losa inferior
Lo mismo ocurre por el piso, y también por paredes laterales y fachadas. En obra, todos estos caminos se suman.
Cielorrasos y plenos
Caminos de transmisión que pueden comunicar acústicamente dos ambientes.
Instalaciones
Pasajes de cañerías, conductos, cajas eléctricas y perforaciones sin tratamiento adecuado.
Encuentros constructivos
Uniones entre paredes, losas y fachadas que pueden generar transmisiones laterales.
Puertas y aberturas
Elementos con prestaciones insuficientes o problemas de sellado.
Ejecución en obra
Diferencias entre la solución proyectada y la efectivamente construida.
Medir antes de repetir una solución en todo el edificio
En edificios de departamentos, una misma solución constructiva puede repetirse decenas de veces a lo largo de la obra.
Realizar mediciones sobre una unidad piloto, una primera ejecución o sectores representativos permite comprobar el aislamiento realmente alcanzado antes de extender una solución al resto del proyecto.
Si el resultado es satisfactorio, la constructora obtiene información objetiva para validar la solución ejecutada.
Si el desempeño resulta inferior al previsto, pueden investigarse las posibles causas y realizar ajustes antes de reproducir el mismo problema en múltiples unidades.
¿Qué situaciones podemos evaluar?
El servicio puede aplicarse a diferentes configuraciones del proyecto.
Entre departamentos
Paredes y cerramientos divisorios entre diferentes unidades funcionales.
Dentro de una misma unidad
Aislamiento entre dormitorios, estar y otros ambientes cuando el proyecto establezca requisitos específicos.
Departamentos y espacios comunes
Separaciones respecto de palieres, circulaciones, escaleras y otros espacios comunes.
Plenos e instalaciones
Divisorios asociados a sectores de instalaciones que puedan constituir puntos críticos.
Soluciones constructivas especiales
Sistemas de tabiquería o cerramientos cuyo desempeño se necesite verificar antes de implementarlos a mayor escala.
Comparación de alternativas
Evaluación de diferentes soluciones para contar con información objetiva antes de definir su utilización.
R′w, Rw y DnT,w: ¿qué medimos en un edificio?
El Rw describe el aislamiento de un elemento constructivo ensayado en laboratorio. En obra se determina el R′w, el aislamiento aparente, que incluye también las transmisiones por flancos. El DnT,w es otra forma de expresar el aislamiento entre recintos, estandarizada respecto del tiempo de reverberación del recinto receptor.
Para verificaciones de cumplimiento según IRAM 4044 en Argentina, utilizamos como referencia el R′w.
Qué significan Rw, R′w y DnT,w y qué establece cada norma IRAM¿Cómo se realiza la medición?
1. Selección de los recintos
Se identifican las paredes, unidades o configuraciones constructivas que resulten representativas o críticas para el proyecto.
2. Generación sonora
Una fuente acústica genera un campo sonoro controlado en el recinto emisor.
3. Medición
Se miden los niveles de presión sonora por bandas de frecuencia en diferentes posiciones de los recintos emisor y receptor, junto con el ruido de fondo.
4. Tiempo de reverberación
Se mide el tiempo de reverberación del recinto receptor y se relevan las características geométricas necesarias para el procesamiento.
5. Procesamiento
Los resultados se procesan según los procedimientos correspondientes para determinar el aislamiento acústico obtenido in situ y el índice global R′w.
6. Evaluación
Cuando el alcance contempla la verificación normativa, los resultados se comparan con los requisitos establecidos por IRAM 4044.

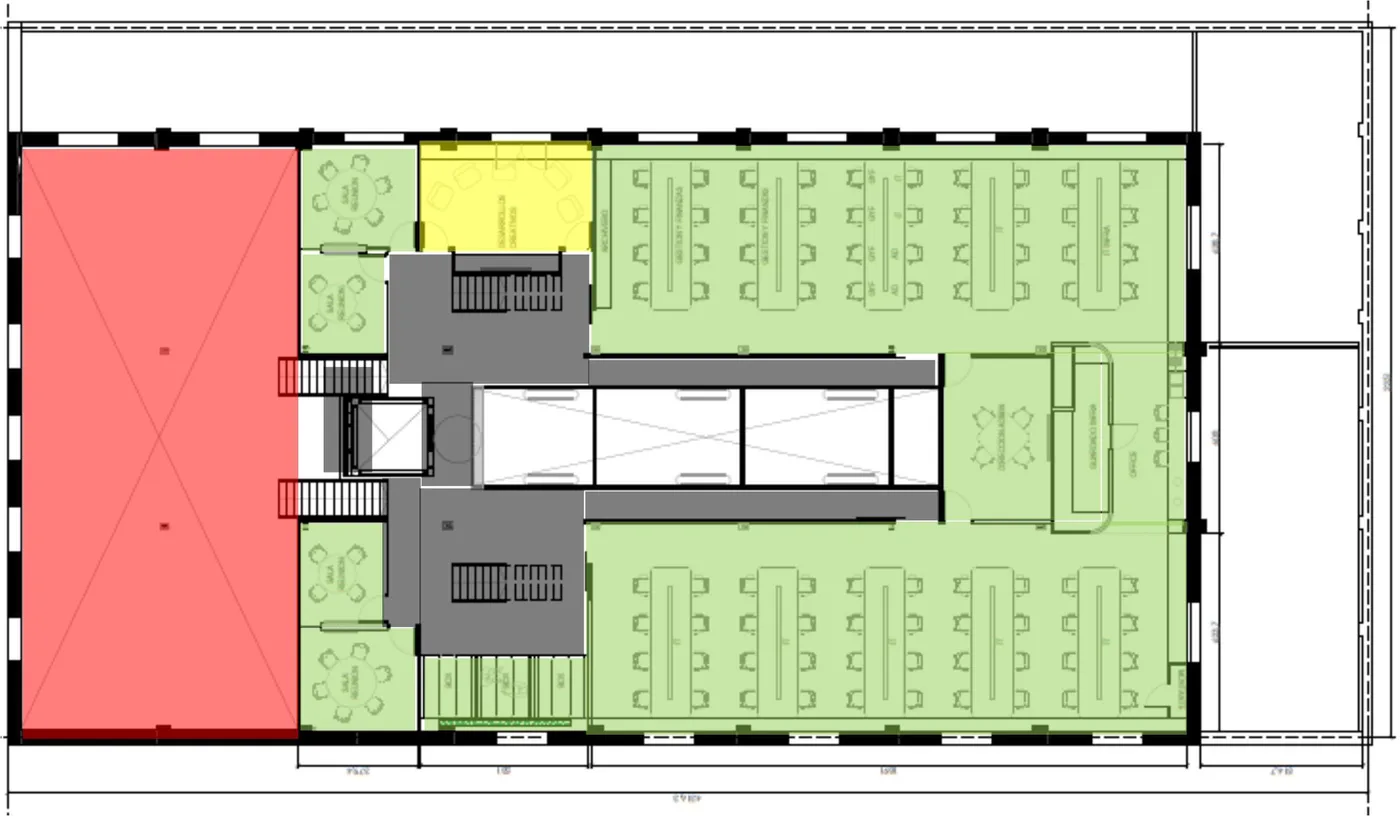

Para elegir qué separaciones medir, el plano de zonificación muestra las críticas: donde una zona ruidosa (rojo) linda con espacios que necesitan tranquilidad (verde).
La IRAM 4063-4 establece para estas mediciones el procedimiento por bandas de frecuencia, las condiciones de generación sonora y los criterios para las posiciones de medición.
Verificación según IRAM 4044
La IRAM 4044:2015 establece requisitos mínimos de aislamiento acústico para diferentes tipos de edificios y configuraciones constructivas y contempla su evaluación mediante mediciones realizadas in situ.
Para viviendas multifamiliares, por ejemplo, establece para el aislamiento a ruido aéreo entre unidades funcionales:
Escala I
R′w ≥ 50 dB
Escala II
R′w ≥ 56 dB
También establece requisitos específicos para separaciones entre departamentos y espacios comunes, habitaciones de una misma unidad, salas de ascensores, plenos de instalaciones y otras configuraciones.
Las mediciones in situ de aislamiento a ruido aéreo se realizan según IRAM 4063-4.
Si el aislamiento no alcanza: dónde se transmite el sonido
La medición indica cuánto aísla una separación, pero no dónde está su punto débil. Cuando el resultado queda por debajo de lo previsto, la medición puede complementarse con una inspección con cámara acústica.
La cámara acústica combina un arreglo de micrófonos con una imagen de video y superpone un mapa de colores que muestra las zonas de mayor emisión sonora. Al recorrer el recinto receptor, permite observar si la energía se concentra en algún sector: una junta, el encuentro con la losa o la fachada, una caja eléctrica, el perímetro de una puerta o una carpintería.
Si la transmisión tiene un origen localizado, esa información ayuda a orientar la reparación hacia el sector involucrado, en lugar de intervenir toda la pared.

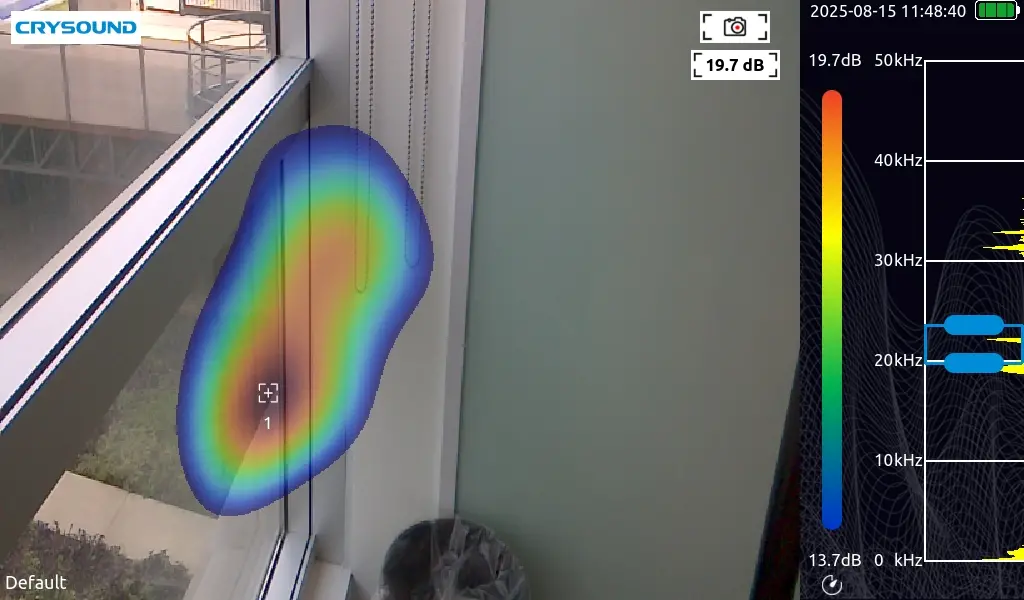

Encuentro entre la carpintería y el cerramiento: la transmisión aparece localizada a lo largo de la junta.
No siempre aparece un punto único. Cuando el aislamiento depende del propio tabique o de la transmisión por la estructura (flancos), el sonido se reparte en superficies amplias y la imagen no muestra una fuga puntual. Por eso su uso se evalúa en cada caso, a partir de los resultados de la medición.
Contamos con cámaras acústicas propias, el mismo instrumental que utilizamos en inspecciones industriales.
Beneficios para constructoras y desarrolladoras
Validar antes de construir en escala
Permite verificar una solución representativa antes de repetirla en numerosas unidades.
Detectar problemas a tiempo
Una deficiencia encontrada durante la obra generalmente ofrece mayores posibilidades de corrección que una detectada con el edificio terminado y ocupado.
Controlar la calidad de ejecución
Permite comprobar mediante mediciones si el desempeño acústico previsto se está alcanzando realmente en obra.
Reducir reclamos posteriores
El aislamiento entre unidades es una característica difícil de modificar una vez entregado el edificio. La verificación anticipada permite reducir incertidumbre antes de esa instancia.
Respaldar la calidad constructiva
Los resultados proporcionan información técnica objetiva sobre el desempeño acústico alcanzado por el proyecto.
Generar conocimiento para futuras obras
Las mediciones permiten conocer cómo se comportan realmente las soluciones constructivas utilizadas habitualmente por la empresa.
¿Qué incluye el servicio?
Luego de la campaña de mediciones se entrega un informe técnico que incluye:
Identificación de los recintos y soluciones evaluadas.
Descripción de la metodología.
Instrumental utilizado.
Resultados por bandas de frecuencia.
Índice global de aislamiento obtenido.
Comparación con los objetivos definidos para el proyecto.
Evaluación respecto de IRAM 4044 cuando corresponda.
Observaciones técnicas.
Recomendaciones en caso de detectarse desvíos o situaciones que requieran revisión.
Localización de puntos débiles con cámara acústica, cuando el resultado lo justifique.
Incorporá el aislamiento acústico al control de calidad de la obra
El aislamiento entre departamentos no puede evaluarse visualmente. Una pared puede estar terminada y presentar un aspecto correcto y, sin embargo, no alcanzar el desempeño acústico previsto.
Medir durante la ejecución permite transformar esa incertidumbre en un dato objetivo y tomar decisiones antes de avanzar sobre el resto del edificio.
En Control de Ruido realizamos mediciones y evaluaciones acústicas para constructoras, desarrolladoras y profesionales en proyectos de Argentina.
Podemos revisar planos y tipologías para definir qué configuraciones conviene medir y en qué etapa de la obra realizar los ensayos.
Preguntas frecuentes
¿Cómo se mide el aislamiento acústico entre dos departamentos?
Se genera un campo sonoro controlado en uno de los recintos y se miden los niveles obtenidos en el recinto emisor y receptor. También se mide el tiempo de reverberación y el ruido de fondo para determinar el aislamiento acústico alcanzado in situ.
¿Qué diferencia hay entre Rw y R′w?
Rw corresponde al desempeño de un elemento evaluado en condiciones de laboratorio. R′w se determina in situ y representa el comportamiento aparente alcanzado en el edificio, incluyendo la influencia de transmisiones laterales.
¿Qué es DnT,w?
DnT,w es la diferencia de niveles estandarizada entre dos recintos y es otro indicador utilizado para caracterizar el aislamiento acústico in situ. Para la evaluación de los requisitos interiores establecidos por IRAM 4044 se utiliza R′w.
¿Conviene medir antes de terminar el edificio?
Sí. En proyectos donde una solución constructiva se repite en numerosas unidades, evaluar primeras ejecuciones o sectores representativos permite detectar posibles problemas antes de reproducirlos a mayor escala.
¿La medición permite verificar IRAM 4044?
Sí, para los alcances contemplados por la norma y realizando las mediciones y evaluación conforme a los procedimientos correspondientes.
¿Se puede saber por dónde se escapa el sonido?
En muchos casos, sí. Si la medición muestra un aislamiento menor al esperado, una inspección con cámara acústica puede localizar juntas, encuentros o pasos de instalaciones por donde se transmite el sonido. Cuando la transmisión es distribuida, por ejemplo a través de la estructura, no siempre es posible identificar un punto único.
