Elementos antivibratorios
Apoyos, soportes y aisladores para cortar la transmisión de vibraciones y de ruido estructural, en la construcción y en las máquinas. No se eligen por catálogo: se seleccionan por la carga de cada punto y la frecuencia que hay que aislar.
Cómo se eligen los soportes en la construcción
Qué hay que desacoplar
Un cielorraso colgado, un tabique contra la medianera o una losa flotante: cada caso usa un tipo de soporte distinto y se resuelve con otro detalle constructivo.
La carga por punto
El peso del cielorraso, del tabique o de la losa, con el contrapiso y lo que vaya encima, se reparte entre los soportes. Con poca carga el soporte queda rígido y aísla menos; con demasiada, trabaja fuera de su rango.
La frecuencia del sistema flotante
La placa o la losa sobre sus soportes forma un conjunto que rebota a una frecuencia propia. Cuanto más baja, mejor corta los ruidos de impacto, como pisadas y golpes, y los graves de la música.
Los puentes rígidos
Un tornillo pasante, un caño amurado o un zócalo que toca el piso flotante vuelven a unir las dos partes. Por eso el perímetro lleva juntas elásticas y cada pase se resuelve por separado.
Tipos de elementos antivibratorios
Según el equipo y la frecuencia a aislar, el aislamiento se resuelve con distintos tipos de elementos:
Apoyos antivibratorios
Soportes bajo el equipo o su bastidor, dimensionados según la carga de cada punto de apoyo.
Aisladores a resorte
Para equipos de baja velocidad de funcionamiento o cuando se necesita una deflexión estática mayor.
Elastómeros
Apoyos y placas de materiales elastoméricos o microcelulares, para frecuencias de excitación medias y altas.
Suspensiones antivibratorias
Para colgar equipos, ductos o cielorrasos sin transmitir vibración a la estructura.
Bases de inercia
Bases que agregan masa y estabilidad al conjunto aislado y reducen su movimiento.
ACUFLEX® VIBRA
Proveemos la línea ACUFLEX® VIBRA en dos familias bien distintas. En esta sección se presentan los soportes para construcción, que desacoplan techos, paredes y pisos de la estructura del edificio. Los aisladores para máquinas tienen su propia página.
Antivibratorios para techo
Cuelgues para suspender cielorrasos acústicos sin puentes rígidos con la losa. Combinan un resorte o un bloque de Flexomer®, un elastómero de espuma microcelular, dentro de un soporte metálico con tratamiento anticorrosivo. También sirven para colgar equipos livianos, cañerías verticales y conductos.
Modelo
Sistema
Carga máxima
HR-N1
Resorte + Flexomer®
15 kg
HR-N2
Resorte + Flexomer®
30 kg
HR-N3
Resorte + Flexomer®
90 kg
HF-N1
Flexomer®
50 kg
Con la carga máxima, los cuelgues HR-N trabajan con una frecuencia natural cercana a 4 Hz y una deflexión de 18 a 20 mm. Con poca carga la frecuencia sube: por eso el modelo se elige por el peso real que va a colgar de cada punto.
Antivibratorios para pared

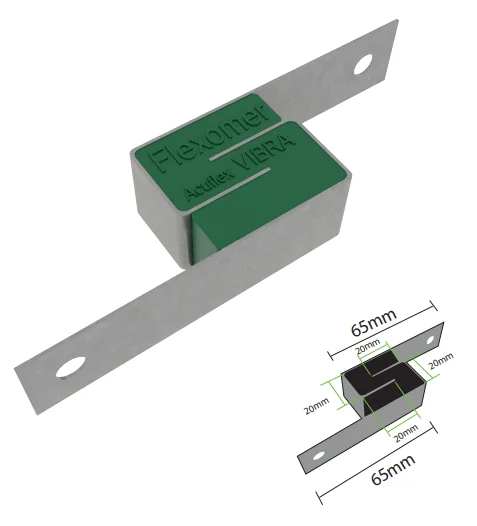

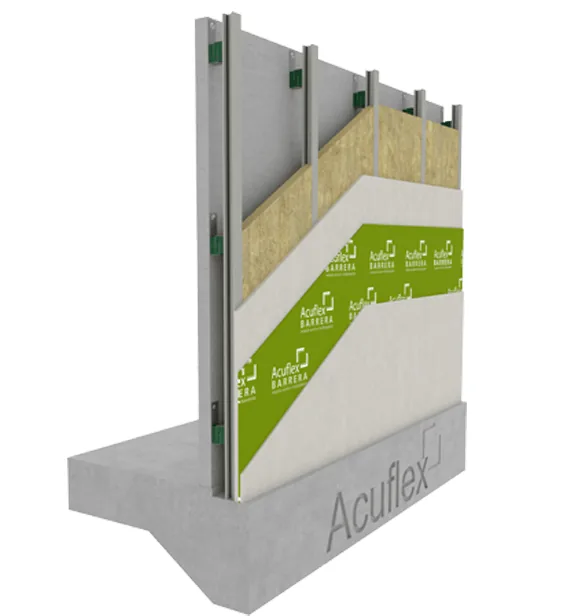

El WIC Flexomer® S-N1 fija un tabique de placas de yeso a la pared existente sin contacto rígido: las piezas metálicas quedan separadas por Flexomer®, así la vibración de la mampostería no pasa a la estructura del tabique.
Carga
Hasta 50 kg por soporte; rango de trabajo de ±25 kg
Deflexión
Hasta ±5 mm dentro del rango de trabajo
Frecuencia natural
De 8 a 20 Hz, según la carga
Montaje
Tabiques con perfiles de 70 mm contra mampostería
Otros usos
Cañerías verticales y conductos livianos
Antivibratorios para piso
Para aislar una fuente de ruido hay que cortar también las vibraciones que viajan por la estructura. Para pisos flotantes hay dos opciones: pads de Flexomer® y soportes a resorte.

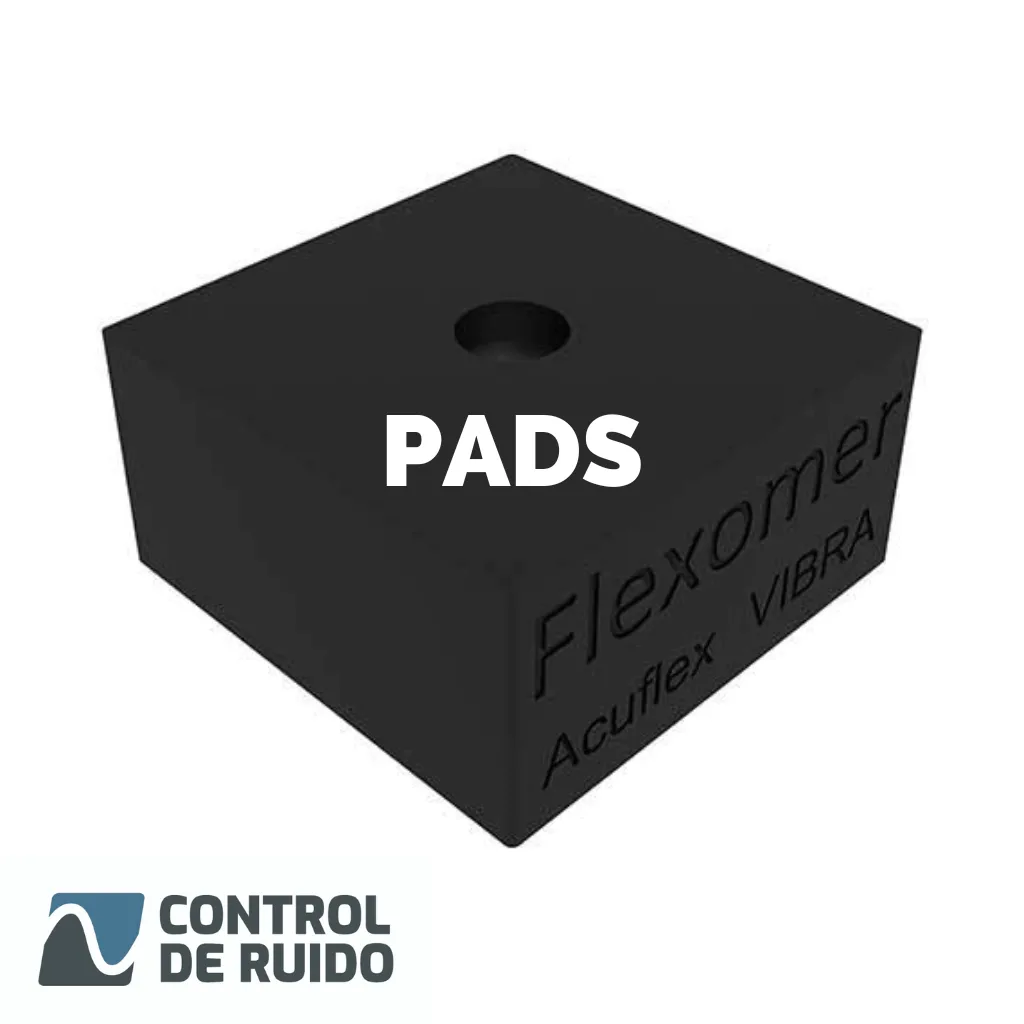

Pad antivibratorio para pisos flotantes
Los pads Flexomer® C-N1 de ACUFLEX desacoplan el piso flotante de la losa, con muy buena deflexión bajo carga y larga vida útil. Se ofrecen con o sin tornillo de fijación.
Aplicaciones
Pisos flotantes de estudios de grabación, radio y televisión, salas de ensayo, cines, locales nocturnos, cabinas audiométricas y bases de máquinas.
Especificaciones
Modelo
PAD Flexomer C-N1, con o sin tornillo W5/16 × 1"
Material
Elastómero Flexomer (ACUFLEX VIBRA)
Medidas
50 × 50 mm, 25 mm de altura
Carga por pad
Hasta 70 kg recomendados
Deflexión
5 mm con la carga máxima, de forma lineal
Presentación
Pack de 20 unidades
Cómo funciona una losa flotante
Soportes a resorte GRG 05
Cuando hace falta más deflexión o más carga por punto, los GRG 05 combinan resortes con elastómero. Sirven para pisos flotantes y para bases de equipos livianos, y se fijan con tornillo W3/8 × 1½".
Modelo
Medidas
Carga por soporte
GRG 05/1 (1 resorte)
75 × 75 × 90 mm
20, 40, 60 u 80 kg
GRG 05/2 (2 resortes)
155 × 75 × 90 mm
80, 120 o 160 kg
GRG 05/4 (4 resortes)
155 × 155 × 90 mm
160, 240 o 320 kg
Aisladores para máquinas
Para bombas, compresores, grupos electrógenos y ventiladores, los aisladores GM y GRM 05 apoyan el equipo sobre núcleos de acero o resortes de baja frecuencia. Tienen su propia página, con la guía de selección y las tablas de carga.
Ver aisladores para máquinas
Aplicaciones
Estudios de grabación, radio y televisión, salas de ensayo, cines, gimnasios, locales nocturnos, hoteles, viviendas y oficinas: cielorrasos, tabiques y pisos que tienen que quedar separados de la estructura del edificio.
Ver solución: aislamiento de vibracionesPara elegir los soportes necesitamos saber qué hay que desacoplar, cuánto pesa y dónde está. Contanos tu caso.
