Caso · Diagnóstico en planta
Planta industrial en San Luis: el ruido llegaba al barrio por los escapes, no por las máquinas
Una planta recibió una notificación porque su ruido llegaba a un barrio vecino. Nos convocaron para medir los sopladores de la sala de bombas de vacío; en el lugar encontramos que el camino principal del ruido eran los escapes. Definimos las medidas y la empresa las ejecutó con un contratista local.
El caso en números
105 dBA
Picos de ruido dentro de la sala de bombas de vacío.
Medición en sitio
≈ 60 dBA
Nivel estimado en el barrio, a unos 800 m de la sala.
A partir de mediciones a 35 y 110 m
El problema
La planta está en un parque industrial. La empresa había recibido una notificación porque el ruido de su sistema de producción llegaba a un barrio vecino, a unos 800 metros.
El ruido venía de la sala de bombas de vacío: cuatro sopladores de lóbulos (tipo Roots) ubicados en un piso superior, en una sala de chapa con tratamiento absorbente interior. El pedido inicial fue medir el espectro de esos equipos para dimensionar su control.
Lo que encontramos en el lugar
Recorrimos la sala y el exterior, y medimos en distintos puntos entre la planta y el barrio. El resultado cambió el foco del trabajo:
Los escapes
Las descargas de las bombas salían al exterior por tubos plásticos corrugados. Dentro de un conducto el sonido viaja casi sin perder energía, así que en el extremo abierto el nivel es prácticamente el de la salida del equipo, y además es direccional.
La sala
Los tubos corrugados irradiaban ruido hacia el interior y elevaban el nivel de la sala, con picos de 105 dBA. La construcción de chapa no ofrecía el aislamiento necesario.
El tipo de ruido
Un ruido de baja frecuencia, con una componente característica cercana a 300 Hz, propia del paso de los lóbulos de los sopladores.
La propagación
87 dBA a 35 m y 77 dBA a 110 m. Con esas mediciones estimamos entre 59 y 60 dBA en el barrio, un nivel que puede resultar molesto. De noche y en las mañanas de invierno, la inversión térmica favorece que el ruido llegue más lejos.
Por qué importa estar en el lugar
El pedido era medir los sopladores. En la planta quedó claro que el camino principal del ruido eran los escapes: si la solución se hubiera enfocado solo en los equipos, el ruido hacia el barrio habría seguido.
Las medidas
Dejamos definidas las medidas para cada fuente, pensadas para que pudieran ejecutarse con recursos de la zona:
Escapes metálicos
Reemplazar los tubos corrugados por caño metálico con uniones elásticas y sin holguras.

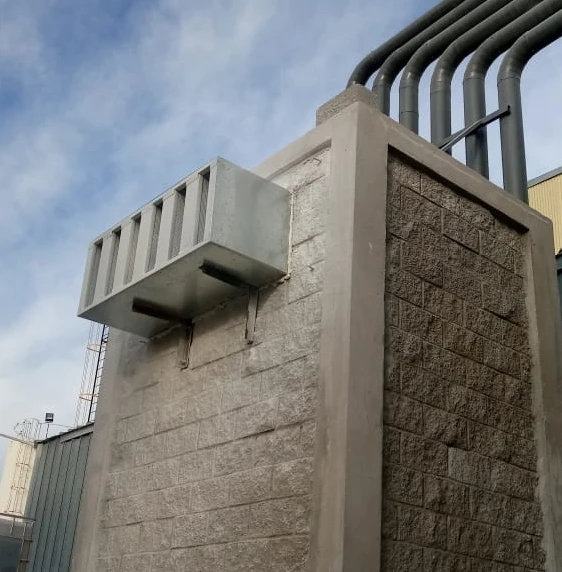

Plenum común
Un recinto de mampostería donde convergen todos los escapes, revestido por dentro con paneles fonoabsorbentes de 50 mm, con un codo en cada escape y rejilla en la salida. Funciona como un gran silenciador.
Silenciadores
Para las bombas, de alta atenuación; se descartaron los de baja pérdida de carga.
Rejillas acústicas
Para la aspiración y la ventilación de la sala.
Ficha del proyecto
Cliente
Planta industrial
Ubicación
San Luis, a más de 600 km de Rosario
Problema
Ruido de la sala de bombas de vacío hacia un barrio vecino
Nuestro trabajo
Visita técnica de una jornada: mediciones de diagnóstico, análisis en sitio y recomendaciones
Ejecución
Contratista local, a cargo de la empresa
Año
2021
