11 mantas
Fabricadas a medida, en tres tamaños, para cubrir todo el paño.
9 de 1,30 × 2,00 m
Caso de obra · Sala de máquinas

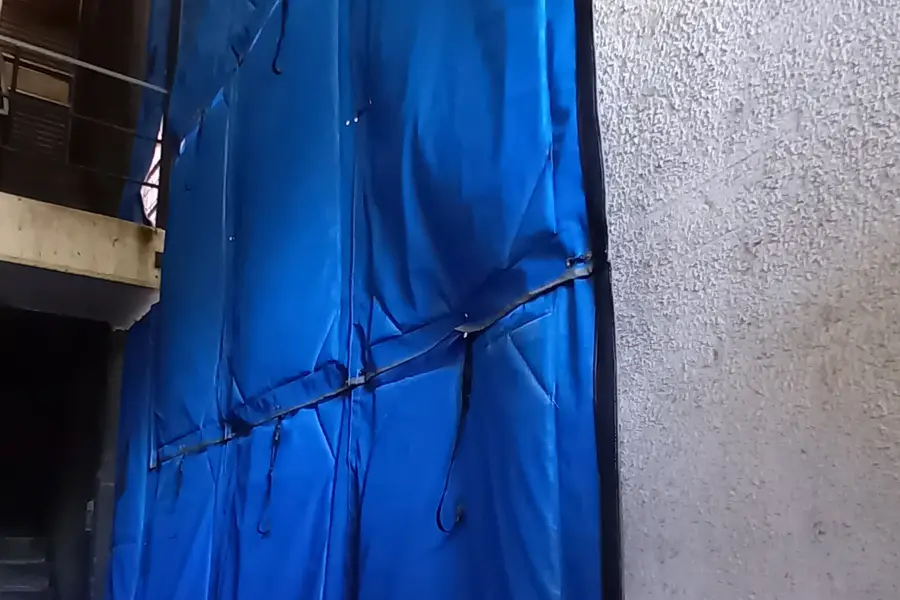

Edificio corporativo: mantas acústicas para cerrar un aire luz
La sala de máquinas del edificio da a un aire luz compartido con el edificio vecino, y el ruido de los equipos salía por ahí. Diseñamos y fabricamos 11 mantas acústicas a medida para cerrarlo; el personal de mantenimiento de la empresa las colgó con precintos de una estructura que ya existía.
La obra en números
4,50 × 5,85 m
Superficie del aire luz cerrada con las mantas.
Con solapes en todas las uniones
Sin obra
Se colgaron con precintos de una estructura que ya existía.
Montaje a cargo del cliente
El problema
En un edificio corporativo, la sala de máquinas, con calderas, bombas y equipos de climatización, da a un aire luz que comparte con el edificio vecino. El ruido de los equipos salía por esa abertura y llegaba a los vecinos.
Había que cerrar un paño grande, de 4,50 m de ancho por 5,85 m de alto y con un lado irregular, sin hacer obra en altura.

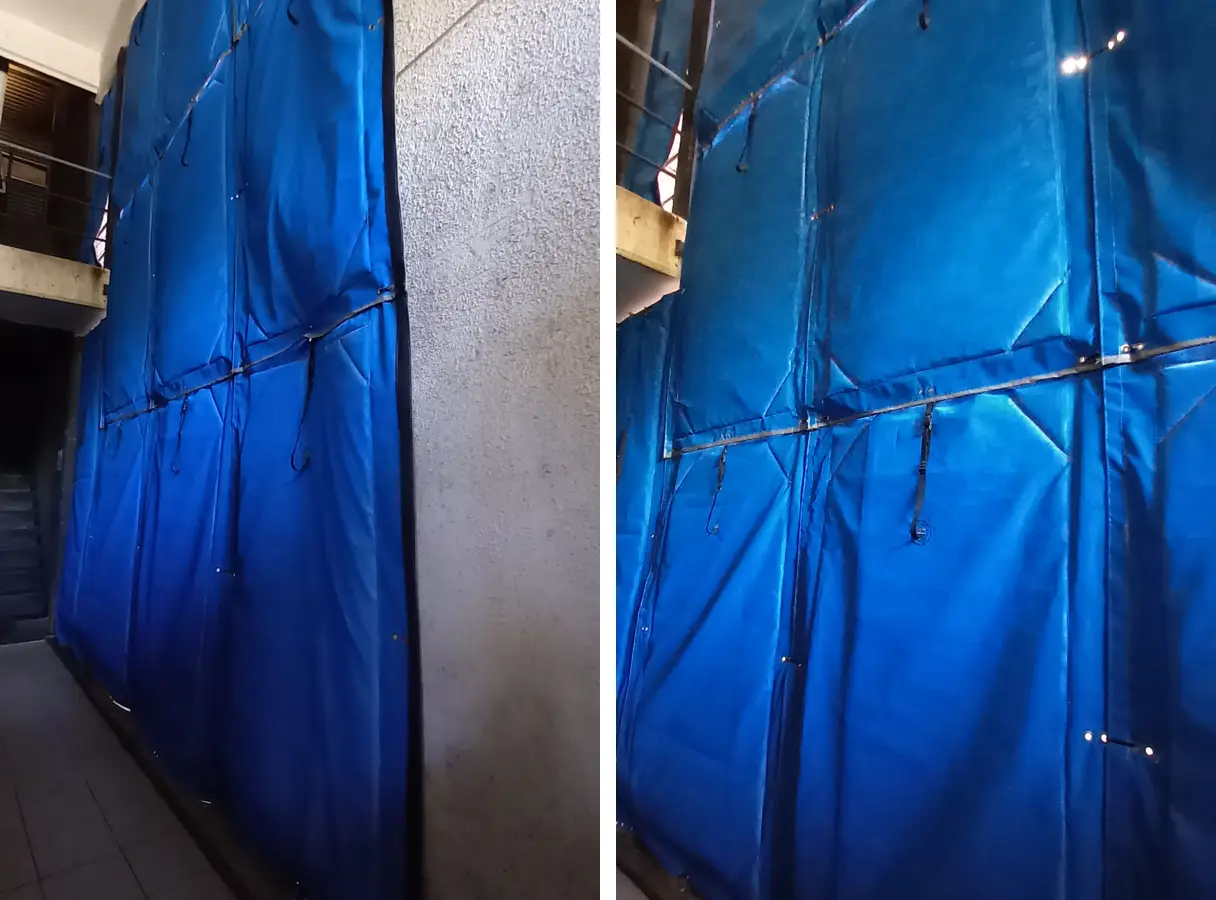

El aire luz visto desde abajo, ya cerrado con las mantas.
Por qué mantas acústicas
Para este cierre hacía falta una solución que cumpliera cuatro condiciones:
Aislar
Una membrana de vinilo cargado (MLV) aporta la masa que corta el paso del ruido.
Absorber
El fieltro y la lona microperforada absorben parte del sonido en lugar de reflejarlo.
Adaptarse
Cada manta se fabrica a medida, así el paño se cubre completo aunque tenga forma irregular.
Desmontarse
Se sueltan y se vuelven a colgar, y se pueden trasladar si cambia la instalación.
Una solución definitiva
Las mantas acústicas suelen asociarse a obras y usos temporales, pero también sirven como cierre permanente cuando otras soluciones son difíciles de llevar a cabo, como en un aire luz alto y de acceso complicado. Acá quedaron como solución definitiva, y siguen siendo desmontables.
La solución: 11 mantas a medida
Despiece del paño
Diseñamos el despiece para cubrir el aire luz completo con tres medidas de manta: nueve de 1,30 × 2,00 m en una grilla de tres por tres, una de 0,81 × 2,45 m y una de 1,05 × 3,00 m para el lado irregular. Cada unión lleva un solape con ojales enfrentados, para que no queden rendijas por donde se escape el ruido.

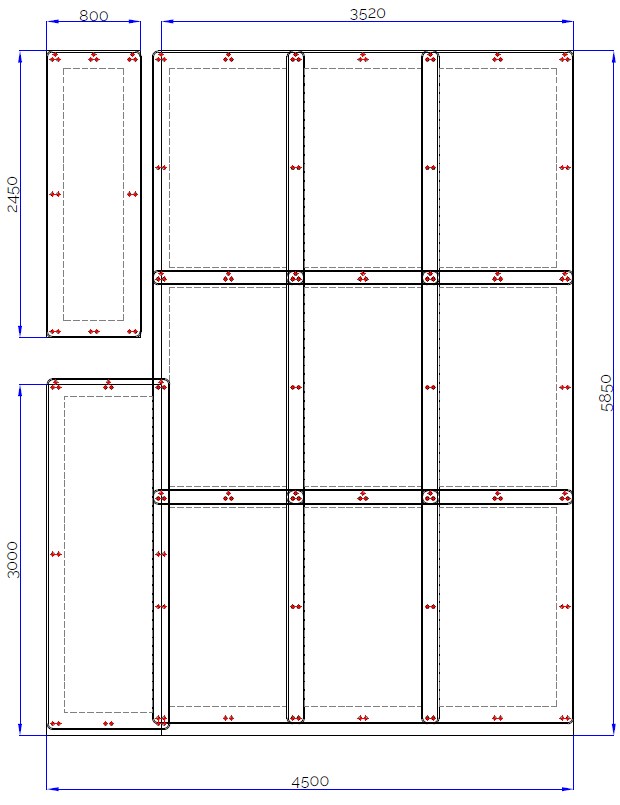

Layout de montaje. Las franjas dobles marcan los solapes entre mantas; los puntos rojos, los ojales de fijación.
Construcción de cada manta
Cara exterior de lona de PVC antidesgarro, membrana de vinilo cargado de alta densidad (MLV), núcleo de fieltro fonoabsorbente, capa impermeable de refuerzo y lona microperforada interior. Costuras reforzadas, ojales de bronce y abrojo perimetral para unir las mantas entre sí. Pesan unos 4,5 kg/m² y tienen 12 mm de espesor.
Montaje: lo hizo el personal de mantenimiento de la empresa
Las mantas se entregaron listas para colgar. El personal de mantenimiento de la empresa las montó con precintos sobre una estructura que ya había en el aire luz, siguiendo el layout.
Fijación
Precintos pasados por los ojales de bronce hacia la estructura existente.
Uniones
Solapes entre mantas vecinas, cerrados con ojales y abrojo perimetral.
Herramientas
No hace falta herramienta especial ni obra húmeda.
Desmontaje
Se cortan los precintos y las mantas se pueden volver a colgar o llevar a otro lugar.

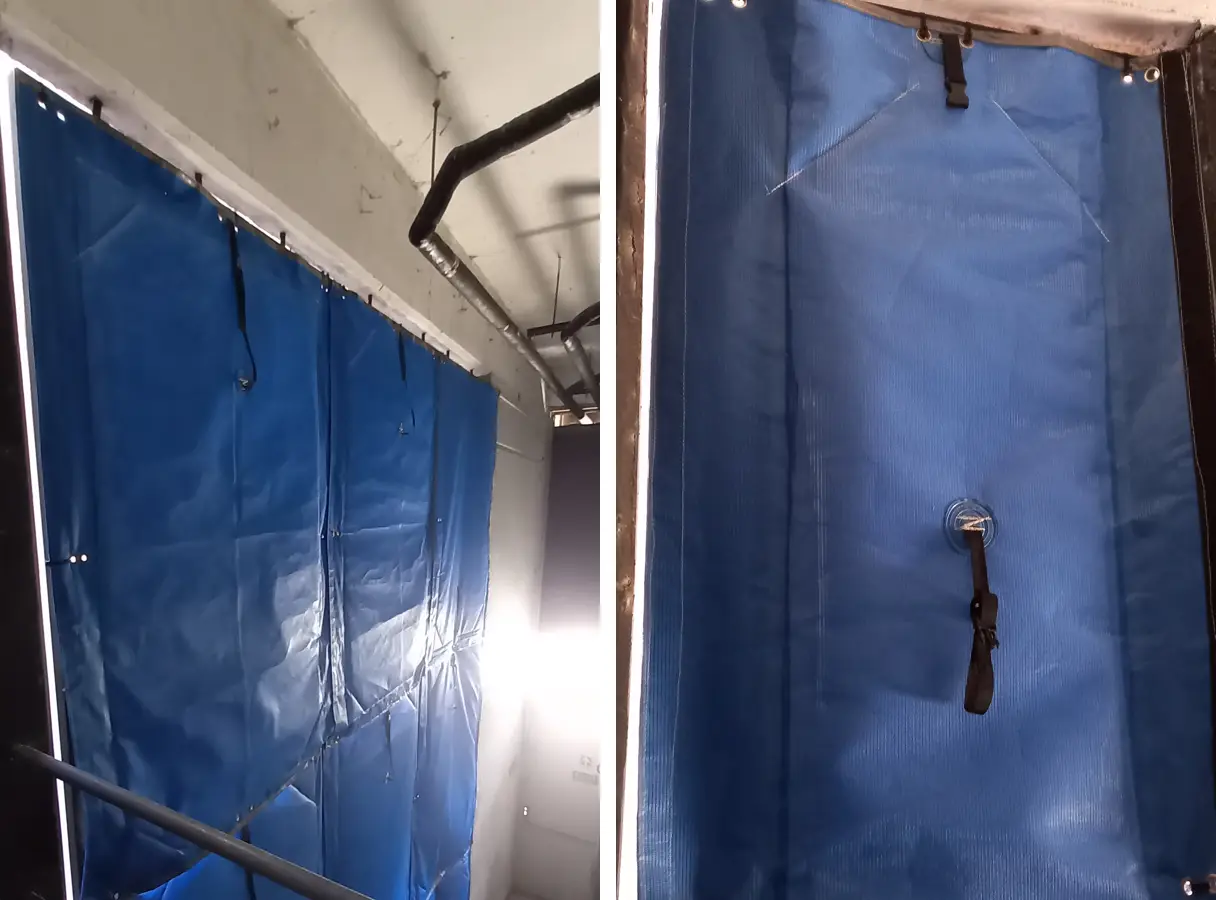

A la izquierda, la parte superior del paño: las mantas cuelgan de la estructura existente y se solapan entre sí. A la derecha, el detalle de ojales, hebilla y costuras.
Ficha del proyecto
Cliente
Edificio corporativo
Sector
Sala de máquinas: calderas, bombas y climatización
Problema
Ruido hacia el edificio vecino a través de un aire luz compartido
Solución
11 mantas acústicas a medida para un paño de 4,50 × 5,85 m
Nuestro trabajo
Diseño del despiece y fabricación de las mantas
Montaje
Personal de mantenimiento de la empresa, con precintos
Período
Septiembre a noviembre de 2025
